聯(lián)系我們
煙臺兄弟鋼格板有限公司
手機(jī)：13805350023
座機(jī)：0535-6387825
郵箱：office@brosg.com
地址：煙臺經(jīng)濟(jì)技術(shù)開發(fā)區(qū)長江路67號
熱浸鋅鋼格柵板的處理是怎么回事
作者：admin發(fā)布時間：2019-10-27

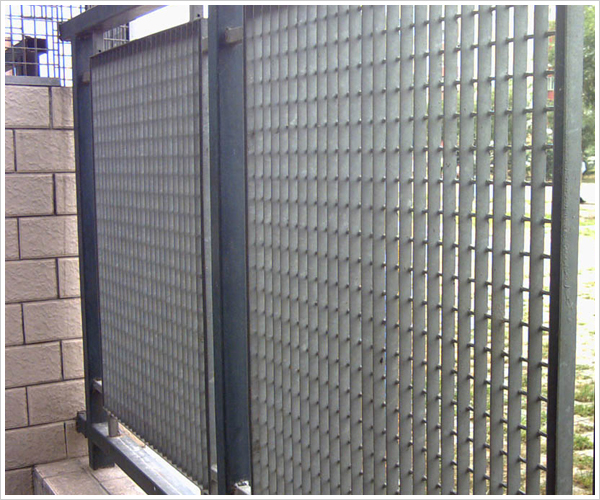

熱浸鋅鋼格柵板要求：
a）碳素結(jié)構(gòu)鋼材質(zhì)鋼格柵板表面應(yīng)進(jìn)行熱浸鋅處理。
b）鋼格柵板熱浸鋅前應(yīng)進(jìn)行構(gòu)件表面處理，保證金屬表面干凈，可采用酸洗進(jìn)行表面清洗，但應(yīng)避免過度酸洗，對不能酸洗掉的表面污物，如：碳膜，油污，油漆，焊渣等應(yīng)在酸洗前去除。
c）鋼格柵板熱浸鋅錢應(yīng)保證構(gòu)件表面干燥，不得殘留水溶液或其他水分。
d）用于熱浸鋅的鋅浴主要應(yīng)由熔融鋅液構(gòu)成，熔融鋅液中的雜質(zhì)總含量（鐵、錫除外）不應(yīng)超過總質(zhì)量的1.5％。
e）鋼格柵板熱浸鋅厚表面應(yīng)平滑，無滴瘤、粗糙和鋅刺，無起皮，無殘留的溶劑渣。
f）當(dāng)負(fù)載扁鋼厚度不小于5mm時，鍍鋅后平均鋅層重量應(yīng)不小于610g/㎡，平均厚度不小于85μm。當(dāng)負(fù)載扁鋼厚度小于5mm時，浸鋅后平均鋅層重量不小于460g/㎡，平均厚度不小于65μm。對于采用離心處理的鋅層重量應(yīng)不小于395g/㎡，平均厚度不小于55μm。鍍鋅后質(zhì)量及要求應(yīng)符合GB/T13912-2002的規(guī)定。
g）鋼格柵板熱浸鋅后，在表面還處于熱和濕的狀態(tài)時，不應(yīng)堆集在一起，鋼格柵板從熱浸鋅的鋅浴中取出后應(yīng)立即離心甩掉或爆除多余的鋅。
h）熱浸鋅后，每塊鋼格柵板漏鍍面的總面積不應(yīng)超過總表面積的0.5％，且每個漏鍍面的面積不應(yīng)超過10cm2.若存在漏鍍面，應(yīng)采用熱噴涂鋅、涂敷富鋅涂料或融敷鋅合金等方法對漏鍍面進(jìn)行修復(fù)。具體方法參見GB/T13912-2002的規(guī)定，修復(fù)層應(yīng)能在鋼格柵板的使用過程中給予鋼材以犧牲陽極保護(hù)，修復(fù)前應(yīng)去除漏鍍區(qū)域內(nèi)的氧化皮和其他污物。
a）碳素結(jié)構(gòu)鋼材質(zhì)鋼格柵板表面應(yīng)進(jìn)行熱浸鋅處理。
b）鋼格柵板熱浸鋅前應(yīng)進(jìn)行構(gòu)件表面處理，保證金屬表面干凈，可采用酸洗進(jìn)行表面清洗，但應(yīng)避免過度酸洗，對不能酸洗掉的表面污物，如：碳膜，油污，油漆，焊渣等應(yīng)在酸洗前去除。
c）鋼格柵板熱浸鋅錢應(yīng)保證構(gòu)件表面干燥，不得殘留水溶液或其他水分。
d）用于熱浸鋅的鋅浴主要應(yīng)由熔融鋅液構(gòu)成，熔融鋅液中的雜質(zhì)總含量（鐵、錫除外）不應(yīng)超過總質(zhì)量的1.5％。
e）鋼格柵板熱浸鋅厚表面應(yīng)平滑，無滴瘤、粗糙和鋅刺，無起皮，無殘留的溶劑渣。
g）鋼格柵板熱浸鋅后，在表面還處于熱和濕的狀態(tài)時，不應(yīng)堆集在一起，鋼格柵板從熱浸鋅的鋅浴中取出后應(yīng)立即離心甩掉或爆除多余的鋅。
h）熱浸鋅后，每塊鋼格柵板漏鍍面的總面積不應(yīng)超過總表面積的0.5％，且每個漏鍍面的面積不應(yīng)超過10cm2.若存在漏鍍面，應(yīng)采用熱噴涂鋅、涂敷富鋅涂料或融敷鋅合金等方法對漏鍍面進(jìn)行修復(fù)。具體方法參見GB/T13912-2002的規(guī)定，修復(fù)層應(yīng)能在鋼格柵板的使用過程中給予鋼材以犧牲陽極保護(hù)，修復(fù)前應(yīng)去除漏鍍區(qū)域內(nèi)的氧化皮和其他污物。
