更新時間：2025-5-20 點擊:50次一、盤管在換熱裝置中的基本作用
1.熱交換核心部件
盤管是換熱裝置中實現熱量傳遞的核心部件，通過其內部流動的傳熱介質與外部環境進行熱交換
在反應釜中，盤管通過升高或降低釜體溫度來加熱或冷卻釜內物料
2.結構形式差異
半圓管換熱器通常只圍繞反應釜的一部分，提供的熱交換效率和更均勻的熱量分布

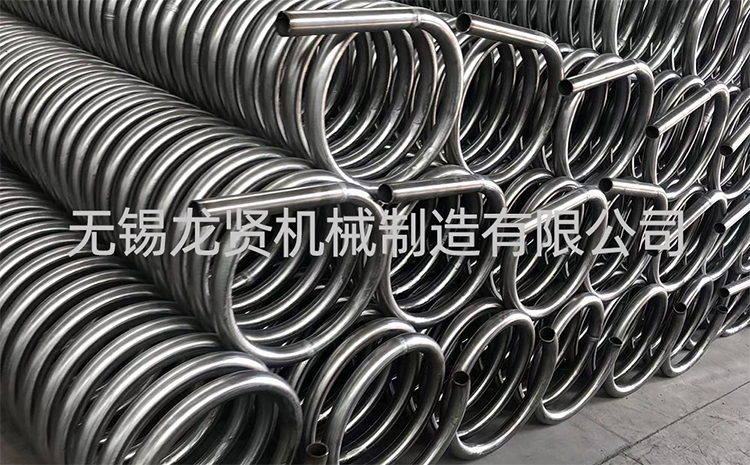

盤管換熱器以盤旋方式繞制在設備外部或內部，提供更大的熱交換面積
二、不同類型盤管換熱裝置的特點
1.外盤管裝置
在反應釜外壁焊接若干圈半圓管，傳熱介質在半圓管與釜體外壁間流動
不會阻礙物料流動，但熱利用率相對較低，需加保溫層減少熱量流失
半圓管夾套能防止內筒體失穩，同時作為加強圈減少內筒壁厚
2.內盤管裝置
由無縫鋼管彎曲而成，固定在釜內，傳熱介質在管中流動
熱利用率高但會阻礙物料流動，物料易粘附在盤管上
不適合剖成半圓焊接在反應釜內壁，結構牢固性較差
三、性能比較與應用選擇
1.傳熱效率對比
外扣半圓管和內盤管的傳熱系數不同，影響間歇反應和連續反應的效果
內盤管結構熱利用效率高，但不利于物料流動
2.適用場景選擇
對溫度控制要求高的場合適合半管換熱器
需要大量熱交換的場合如大型鍋爐適合盤管換熱器
非熱敏性物料反應中，外盤管可提高傳熱介質工況質量
